Laippakortti ja sen merkitys

Laippaliitoskorttien käyttäminen parantaa asennuksen luetettavuutta. Laitoksen tuhansia laippoja puretaan ja sitten asennetaan uudelleen tiimeissä, joissa on osa omia asentajia ja osa ulkopuolisia urakoitsijoita. Seisokin jälkeen, jos löytyy huonosti asennettu litos, voi olla vaikeaa tai mahdotonta tunnistaa epäonnistumisen syy, jos laippakorttia ei ole. Laippakortti kannustaa asentajia asentamaan laippaliitoksen huolellisesti ja toisin sanoen huolimaton asentaja voidaan myös tunnistaa asennuksen jälkeen (ja käydä tarkistamassa muut asentajan liitokset). Hitsausliitoksen tekijätkin ovat jäljitettävissä, joten miksi laippaliitoksen pitäisi olla eria asia? Tärkein merkintä laippakortissa on kuitenkin tieto siitä, että milloin liitos on viimeksi avattu.

Asennuksen jälkeen laippaan on asennettava laippakortti. Tosin kaikilla laitoksilla ei tämä ole käytössä ja laippaliitoskortin merkinnän vaatimukset poikkeavat. Laippakortti osoittaa, että ruuviliitos on asennettu laatuvaatimuksen mukaisesti ja se voidaan ottaa prosessin  käyttöön.  Laippakortiin merkitään yleensä ruuviliitoksen asennuksesta vastaava yritys, työntekijä, ajankohta ja käytetty kiristysmomentti.

Laippakortin laittanut henkilö käytännössä osoittaa, että hänen tekemänsä liitos täyttää vaaditut laatuvaatimukset ja se on tehty oikein. Vaikka pöytäkirjaa ei välttämättä tehdä, niin laippakortin kiinnättäminen pitäisi tarkoittaa, että laippa on linjattu ja tehty vaatimusten mukaisesti.

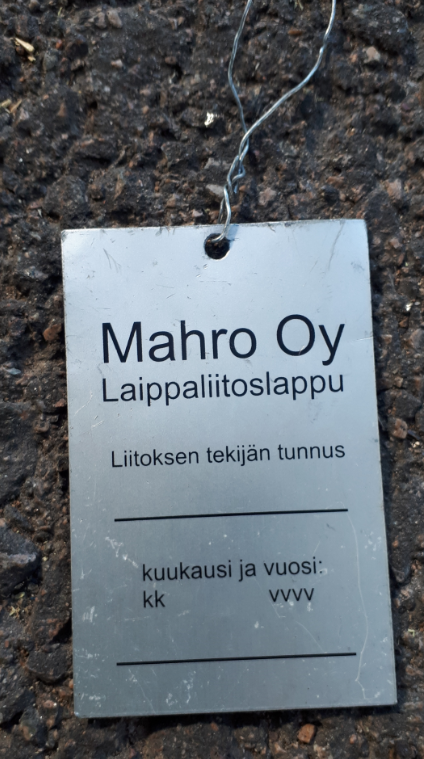

Mahro Oy:n laippaliitoskortti

Kun liitos avataan, niin vanha laippakortti pitää ottaa pois! On väärin alkuperäisiä asentajia kohtaa, jos joku toinen on välillä avannut liitoksen ja vanha laippakortti jätetään paikalleen.

Borealis Polymers Oy:n käyttämä laippakortti (kuvassa vanha versio)

Laippaliitosten linjaamisen apuvälineet

Laippojen linjaamista ja kohdistamista varten on saatavilla erilaisia työkaluja, kun laipat eivät satu kohdalleen. Perinteinen tapa on käyttää raakaa voimaa sekä erilaisia, ei niin soveltuvia, työkaluja kohdistamiseen. Kohdistamista varten tehdyt työkalut voivat säästää aikaa ja työn tekemisen turvallisuus kasvaa.

Kohdistustapit

Alla olevalla videolla näytetään, miten kohdistustappi asetetaan ruuvin reikiin ja kierretään ympäri vääntöavaimella. Videossa musta laippa on alempana kuin punainen, ja saadaan pakotettu samaan linjaan. (Kouluttajan huomio - olen nähnyt vain yhden tällaisen kohdistustappi sarjan livenä Suomessa, ilmeisesti näitä ei ole käytössä)

Kohdistustappien käytössä on oltava erityisen varovainen, ettei kolhi tiivistepintaa, kun asettaa niitä paikoilleen. Niiden käyttöön liittyy toinenkin kyseenalaisuus: Periaatteena ja lähtökohtana on, että vaarnoilla ei kannatella linjausvirheitä.

Mekaaniset kohdistustyökalut

Markkinoilla on olemassa erilaisia kohdistustyökaluja, joilla linjaaminen tapahtuu nopeasti ja vaivattomasti. Näissä työkaluja käyttäessä ei tarvitse miettiä, että mistä kohdasta voisi esimerkiksi taljaa käyttämällä nostaa putkilinjaa.
